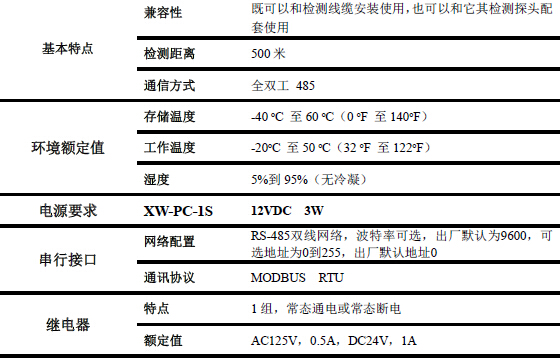

1、技术参数:

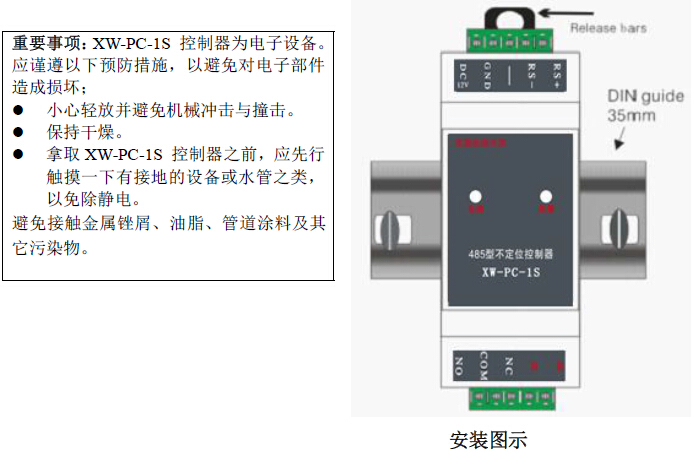

2、按装指引：

XW-PC-1S 漏液控制器使用导轨安装方式。所选定的安装位置应保证模块不受自然环境、温度极限或剧烈振动的影响。XW-PC-1S 控制器可扣装于标准的35毫米DIN导轨上。如果现有电气或仪表箱导轨上有空余位置，亦可用以安装XW-PC-1S 控制器。也可直接在墙壁或箱体表面任何位置安装一小段DIN导轨，然后固定XW-PC-1S 控制器，但应保证不会造成行走绊倒危险，或有对XW-PC-1S 控制器造成撞击损坏的可能性。XW-PC-1S 控制器应被安装在控制系统主机的连线长度1200米的范围之内。如超出1200米，请向厂商咨询增加连线距离的方法。

3、接线头说明怎么写

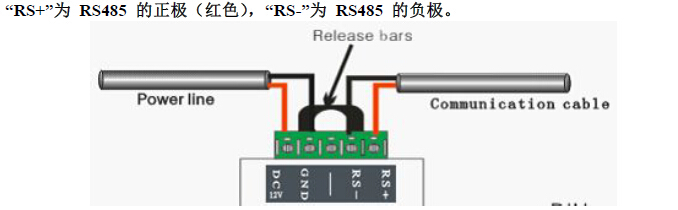

电压线与通信系统线的拼接

XW-PC-1S 控制器可通过RS-485屏蔽双绞通讯电缆线传输所有的报警与状态信息。电源/通讯电缆四根导线中的两根用于进行遥测，其它两根导线可用于供电。或者也可通过独立布线供电。

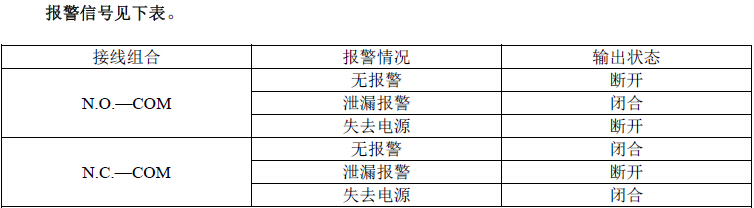

报警器保险丝产品拼接

XW-PC-1S 控制器的继电器触点可用于本地或远程报警，或控制阀门或其它装置，也可与控制自动化系统触点输入连接。继电器仅对泄漏报警。继电器同时具有常开，常闭两种状态，用户可自由选择接出方式。

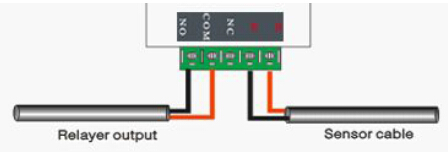

信息泄露感测器拖链电缆的找出线拼接

XW-PC-1S 掌控器接感應线需要接导入线，其接如下如图是图如图是。

4、机系统设备基本操作详细说明

机械地扯与波特率的安装

一旦将XW-PC-1S 调节器一体化于风控设备性里，每段块XW-PC-1S 调节器均须提供是的自立的注册地点。经销商所交由的大部分XW-PC-1S 调节器的设备注册地点均为0，波特率均为9600，故此，每位XW-PC-1S 调节器均须设备配置是的仅有的的注册地点和与上位风控主机电源一个的网络通信设备波特率后功能与一体化风控设备性使用通信设备。

在软件设置XW-PC-1S 控住器网咯ip地址时，要求做之下工作步骤：

XW-PC-1S 操纵器上电，并将电讯线能过RS485转成RS232信息，传输PC 机的更改串口。

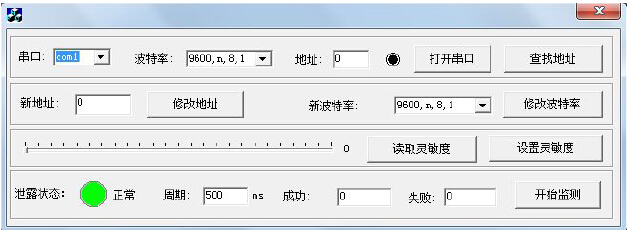

打开配置软件如下图所示：

选择正确的串口号、波特率和地址后，然后点击“打开串口”将上位机与XW-PC-1S 控制器通讯连接成功，此时可以在“新波特率”和“新地址”中输入需要的波特率和新地址，分别点击“修改波特率”和“修改地址”。分别设置成功后，则波特率和通讯地址就都设置完成。值得注意的是：设置新波特率后，必须将XW-PC-1S 控制器重启一下设置才能生效。

灵巧度设为

基本步凑正确：

l 将XW-PC-1S 把握器与台式电脑规范连到好，保障路线图完美规范。

l 将app软件打開确定下上位机通讯设备。

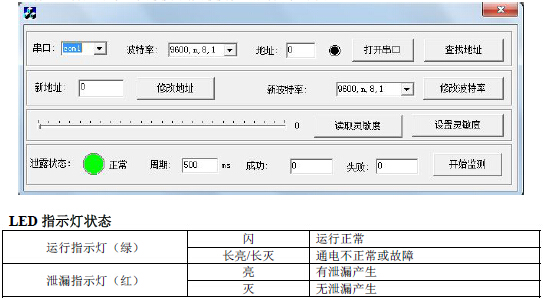

l 在软件面板里，用鼠标点住滑动条，拖动设置XW-PC-1S 控制器的灵敏度，当到合适位置后停止，再点击“设置灵敏度”则灵敏度设置成功。如下图：
